1  系統設計目標

產量監控系統目標是加強煤*產量的管理 ，發揮產量監控系統的作用  控制超能力超設計生產，降低安全生產事故，保證礦井安全生產。
產量監控系統實現功能為：能夠?qū)ΦV產品進行源頭動態稱重計量、攝像監控，通過遠程通訊傳輸技術傳到監控中心計算機，能夠?qū)γ旱V產量的在線監測和記錄，將實時產量、設備狀態可通過網絡通訊技術發送到指定的上一級信息中心服務器，該系統應能實現雙機熱備份以保證數據的實時連續性。系統應通過以上多種方式實現了對產量數據的實時監控。
產量監控系統管理功能：煤*產量監測、系統工作狀態、輸煤設備運行狀態監測、顯示、處理、報警、打印、存儲、查詢、初始化參數、每小時煤炭產量、系統工作異常等功能。有視頻監控和存儲，有原/毛煤折算，各種煤炭稅費基金等計算功能。
產量監控系統應滿足技術指標：
Ø 稱重精度   ≤±2％
Ø 環境溫度   無供暖室內-10℃～+40℃  有保暖室內0℃～+40℃
              機房+15℃～+30℃     室外露天-20℃～+60℃
Ø 濕    度   機房40%-70%  井下≦95%
Ø 電    源   地面電壓 380V/220V
井下電壓  36V/127V/380V/660V/1140V
             頻率48—52Hz
Ø 防護等級   ≥IP65
Ø 數據存儲   分站可保存13個月以上的產量原始數據。監控主機可保存2年以上。
Ø 后備電源   系統連續監測時間不小于2小時。
Ø 報警功能   超產、掉電、網絡故障、設備故障、開箱報警等并上傳。
Ø 信號接口   0－20mV/4-20mA/0-5V
Ø 遠程維護   支持遠程軟件升級、遠程參數及數據管理
Ø 加密模塊   支持接口RS232或USB
Ø 平均無故障時間≥5000h

根據運輸提升系統情況、結合產量監控系統技術要求，為煤礦推薦KJ528型煤炭產量監測系統，系統符合國家標準，產品技術、性能等各項指標滿足設計要求。

2  煤炭產量監測系統硬件

煤*產量監測系統的設計是創新性管理的重要組成部分。煤*產量監控系統完全按照國家安全生產監督管理總局發布的《通用技術要求》設計，采用B/S方式，并具有開放性，能為第三方讀取數據提供軟件接口和通信協議。
煤*產量監控系統主要由現場監測裝置、井上主站及監控中心三部分組成。現場監測裝置將采集到的皮帶重量，皮帶速度等信號以及現場設備運行的圖像信號分別通過阻燃信號線和礦用阻燃同軸電纜線實時傳送給井上主站，井上主站將接收到的監測數據通過煤炭專網上傳送給監控服務器，監控中心通過瀏覽器訪問監控服務器查看監測數據，并可通過訪問固定IP的網絡硬盤錄像機來實時查看現場設備運行畫面。

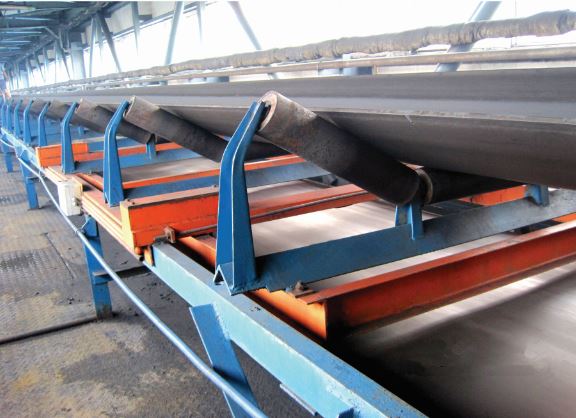

    現場監測裝置安裝在煤礦井下，其中礦用穩壓電源用于向分站供電，稱重傳感器用于采集重量信號，該重量信號為模擬信號。速度傳感器用于采集速度信號，該速度信號為數字信號。分站首先通過AD芯片將稱重傳感器采集到的模擬重量信號轉換為數字信號，然后將給該數字信號，速度傳感器的速度信號以及4路開關量信號進行打包，之后通過阻燃信號線上傳到安裝在井上主站的接口，分站具備遠達20公里的信號傳輸距離。隔爆攝像儀用于監控現場設備的工作情況，并將采集到的高清畫面實時上傳到安裝在井上主站的網絡硬盤錄像機里。
主站安裝在機房或調度室，其中不間斷電源用于向系統提供電源，在監控室停電情況下，不間斷電源可維持系統運行4小時。接口用于接收分站傳來的數據包，并對該數據包進行處理，然后發送給稱重顯示控制器，稱重顯示控制器將接口傳輸來的實時數據，進行顯示，并通過煤炭專網進一步上傳到監控服務器。在主站旁安裝一臺吸頂球形攝像頭，用于監控主站的工作情況，其監控畫面和由安裝在現場的隔爆攝像儀傳送回來的監控畫面由網絡硬盤錄像機統一管理。監控中心可通過網絡直接訪問網絡硬盤錄像機中的監控錄像。

采用的標準
GB 2887—2000    計算機場地通用規范
GB 3836.1—2000  爆炸性氣體環境用電氣設備 第1部分 通用要求
GB3836.2—2000   爆炸性氣體環境用電氣設備 第2部分 隔爆型“d”
GB 3836.4—2000  爆炸性氣體環境用電氣設備 第4部分 本質安全型“i”
MT 209—1990     煤礦通信、檢測、控制用電工電子產品通用技術要求
MT 286—1992     煤礦通信、自動化產品型號編制方法和管理辦法
MT/T 1004—2006  煤礦安全生產監控系統通用技術要求
MT/T 1007—2006  礦用信息傳輸接口
MT 1082—2008    煤炭產量遠程監測系統通用技術要求
AQ 6201—2006    煤礦安全監控系統通用技術要求
AQ 1043—2007    礦用產品安全標志標識
GB/T 7724—2008  電子稱重儀表
JJG  648—96     非連續累計自動衡器檢定規程
QB/T 1078—2004   非連續累計自動衡器（累計料斗秤）
