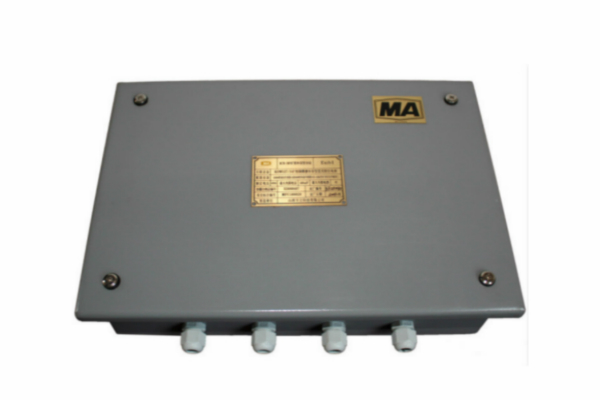

ICS-5F礦用本安分站[ICS-XF電子皮帶秤]，主要用于ICS-XF電子皮帶秤的配套產品，是礦用本安型電氣設備，其防爆型式為Exib I。

　　ICS-5F礦用本安分站[ICS-XF電子皮帶秤]是采集井下設備的4路稱重傳感器信號和2路頻率量信號通過礦用電話線纜遠程傳輸至井上接收設備。接線端子包括2路頻率量輸入接口，4路傳感器輸入接口，本安電源輸入接口，遠傳接口。所有接口都為固定式端子，接線時直接通過防爆密封接頭引入設備即可。

　　本安即本質安全。是通過安全柵限能達到防爆的目的，即通過的能量產生的火花不足以引起爆炸。

　　ICS-5F礦用本安分站[ICS-XF電子皮帶秤]，首先通過AD芯片將稱重傳感器采集到的模擬重量信號轉換為數字信號，然后將給該數字信號，速度傳感器的速度信號以及4路開關量信號進行打包，之后通過阻燃信號線上傳到安裝在井上主站的接口，分站具備遠達20公里的信號傳輸距離，可保存13個月以上的產量原始數據。

　　ICS-220J礦用信息傳輸接口與ICS-5F本安分站的傳輸方式：FSK，主從；傳輸速率：300 bps；通訊信號電壓峰值：≤24 V。傳輸距離：小于20km。

　　設備連接好后，檢查電氣設備沒有問題的話即可給系統送電，上電后電源指示燈（紅色小燈）亮起。此時：

　　若井上信息傳輸接口處于開機狀態并且線路正常，則發送指示燈每隔一秒閃爍，接收指示燈常亮每隔一秒閃爍，通訊狀態指示燈處于熄滅狀態。

　　若井上信息傳輸接口未開機或線路發生故障，則發送指示燈每隔一秒閃爍，接收指示燈常亮不閃爍，通訊狀態指示燈亮起。

　　注意：ICS-220J礦用信息傳輸接口和ICS-5F型礦用本安型分站所用數據遠傳模塊采用的不同模塊，使用時一定要注意，并且分站和接口的數據遠傳模塊一定要分別處于兩個不同的狀態，操作時可根據遠傳模塊板子上標明的兩個狀態：主叫和應答來分別設置兩個模塊。

　　ICS-5F礦用本安分站[ICS-XF電子皮帶秤]與ICS-220J礦用信息傳輸接口的連接，ICS-5F分站將現場傳感器的信號轉換后，通過遠傳接口傳送至ICS-220J信息接口。由于該信號要通過室外長電纜遠傳，故應在遠傳電纜兩端加裝避雷器，以防止雷擊損壞設備。
