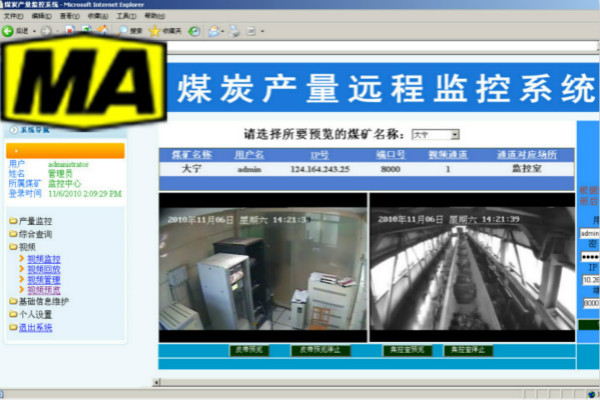

KJ528煤炭產量監控系統，可對礦產品進行源頭動態稱重計量、攝像監控，通過網絡通訊傳輸技術傳到數據中心，進行集中數據存儲、管理，并根據產量或銷量進行管理。實現煤礦產量的在線監測和記錄，將實時產量、設備狀態發送到指定的數據服務器，使管理系統充分體現“人性化、信息化和高度自動化”實現數字礦山的目標。

　　KJ528煤炭產量監控系統目標是加強煤炭產量的管理，發揮產量監控系統的作用，控制超能力超設計生產，降低安全生產事故，保證礦井安全生產。

　　KJ528煤炭產量監控系統可實現的功能主要為：能夠?qū)ΦV產品進行源頭動態稱重計量、攝像監控，通過遠程通訊傳輸技術傳到監控中心計算機，能夠?qū)γ旱V產量的在線監測和記錄，將實時產量、設備狀態可通過網絡通訊技術發送到指定的上一級信息中心服務器，該系統應能實現雙機熱備份以保證數據的實時連續性。系統應通過以上多種方式實現了對產量數據的實時監控。

　　KJ528煤炭產量監控系統管理功能：煤炭產量監測、系統工作狀態、輸煤設備運行狀態監測、顯示、處理、報警、打印、存儲、查詢、初始化參數、每小時煤炭產量、系統工作異常等功能。有視頻監控和存儲，有原/毛煤折算，各種煤炭稅費基金等計算功能。

　　KJ528煤炭產量監控系統技術參數：

　?。?）計量精度   ≤±2%。

　?。?）環境溫度   －10℃～+40℃（溫度變化不得超過5℃/h）

　　（3）濕    度   ≥60%RH

　?。?）電    源   電壓85V～265V   頻率49—51Hz

　　（5）防護等級   ≥IP65

　?。?）報警功能   掉電、網絡故障、設備故障、開箱報警并上傳。

　?。?）遠程維護   支持遠程軟件升級、遠程參數及數據管理

　　（8）信號線纜   阻燃線纜

　?。?）以太網線   五類雙絞線以上（包括五類雙絞線）

　?。?0）平均無故障時間≥5000h

　?。?1）存儲時間

　　a)系統對初始化參數、每小時產量、嚴重超產、系統異常狀態記錄保存兩年。

　　b)主站對初始化參數、每小時產量、工作異常狀態等記錄保存一年。

　　c)主站可存儲圖像時間不小于2 h。

　?。?2）監測容量

　　分站數量為：1臺（分站可接4臺稱重傳感器、1臺速度傳感器和1臺設備開停傳感器）。

　?。?3）巡測周期

　　系統在監測容量下的巡檢周期不大于3 s。

　?。?4）數據處理誤差

　　模擬量輸入傳輸處理誤差：不超過±1.0%。

　?。?5）雙機切換時間

　　工作主機故障到備用主機投入正常工作時間應不大于5 min。

　　（16）傳輸性能

　　1、數據傳輸接口與稱重顯示控制器

　　1.傳輸方式：RS232，全雙工；

　　2.傳輸速率：115200 bps。

　　2、數據傳輸接口與分站

　　3.傳輸方式：FSK，主從；

　　4.傳輸速率：300 bps；

　　通訊信號電壓峰值：≤24 V。

　?。?7）傳輸距離

　　3、傳輸接口到分站：20 km。

　　4、分站與傳感器：10 m。

　　5、接口到稱重顯示控制器：10 m

　?。?8）防爆性能

　　6、系統的防爆性能符合GB3836.1-2000、GB3836.2-2000及GB3836.4-2000的要求。

　　7、系統組成設備的聯機通過GB3836.4-2000中10.1～10.4條規定的火花聯機試驗。

　　8、系統內部的連接電纜采用具有安全標志證號并且在有效期內的電纜。

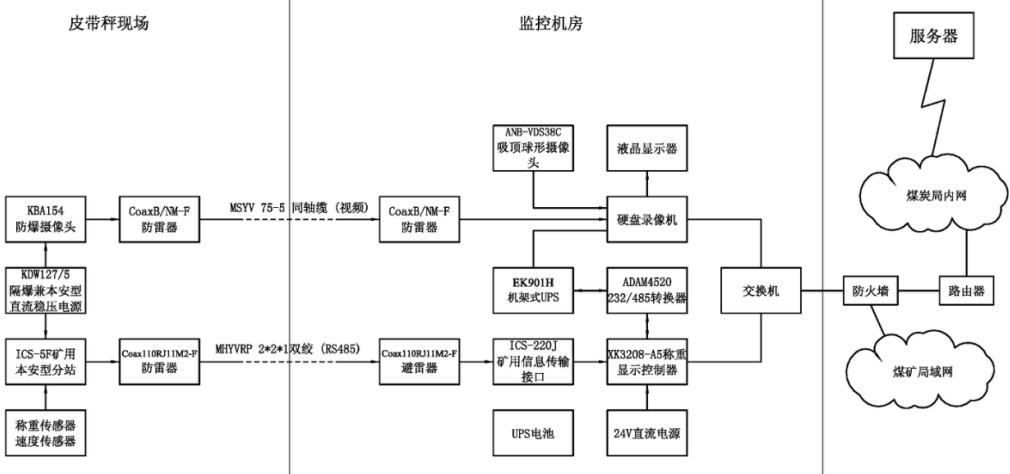

　　KJ528煤炭產量監控系統組成

　　煤炭產量監控系統主要由現場監測裝置、井上主站及監控中心三部分組成?，F(xiàn)場監測裝置將采集到的皮帶重量，皮帶速度等信號以及現場設備運行的圖像信號分別通過阻燃信號線和礦用阻燃同軸電纜線實時傳送給井上主站，井上主站將接收到的監測數據通過煤炭專網上傳送給監控服務器，監控中心通過瀏覽器訪問監控服務器查看監測數據，并可通過訪問固定IP的網絡硬盤錄像機來實時查看現場設備運行畫面。

　　如圖所示，現場監測裝置安裝在煤礦井下，其中礦用穩壓電源用于向分站供電，稱重傳感器用于采集重量信號，該重量信號為模擬信號。速度傳感器用于采集速度信號，該速度信號為數字信號。分站首先通過AD芯片將稱重傳感器采集到的模擬重量信號轉換為數字信號，然后將給該數字信號，速度傳感器的速度信號以及4路開關量信號進行打包，之后通過阻燃信號線上傳到安裝在井上主站的接口，分站具備遠達20公里的信號傳輸距離。隔爆攝像儀用于監控現場設備的工作情況，并將采集到的高清畫面實時上傳到安裝在井上主站的網絡硬盤錄像機里。

　　主站安裝在機房或調度室，其中不間斷電源用于向系統提供電源，在監控室停電情況下，不間斷電源可維持系統運行4小時。接口用于接收分站傳來的數據包，并對該數據包進行處理，然后發送給稱重顯示控制器，稱重顯示控制器將接口傳輸來的實時數據，進行顯示，并通過煤炭專網進一步上傳到監控服務器。在主站旁安裝一臺吸頂球形攝像頭，用于監控主站的工作情況，其監控畫面和由安裝在現場的隔爆攝像儀傳送回來的監控畫面由網絡硬盤錄像機統一管理。監控中心可通過網絡直接訪問網絡硬盤錄像機中的監控錄像。

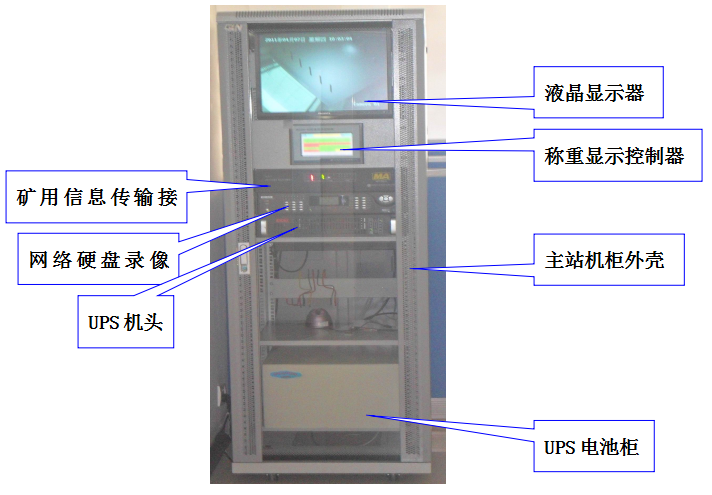

井上主站實物圖

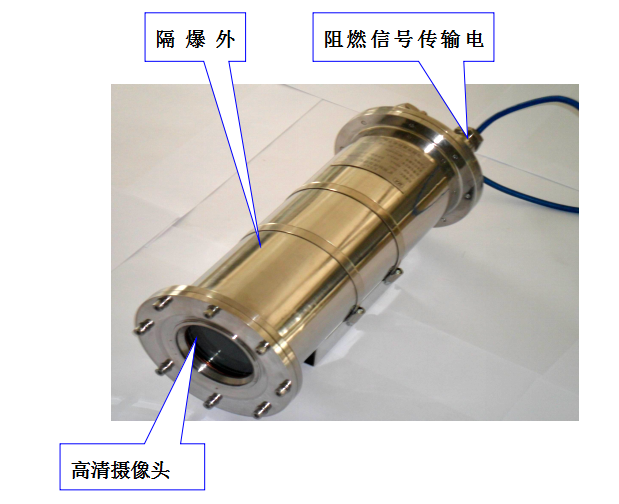

防爆高清攝像頭實物圖

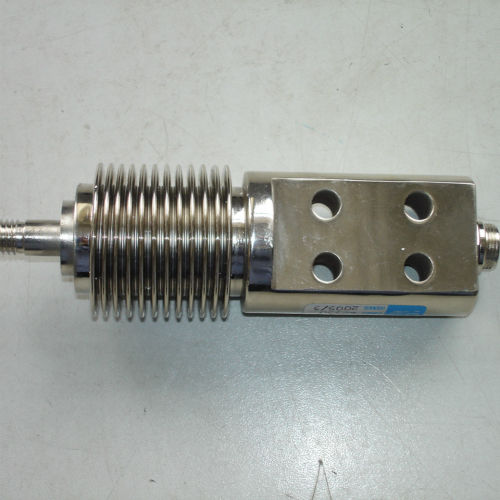

GZD200防爆稱重傳感器實物圖


ICS-XF防爆皮帶秤實物圖
